통합배선(MDF, IDF)

✅ 통합배선 시스템에서 MDF와 IDF의 의미와 역할

통합배선 시스템(Structured Cabling System)은 건물 내 모든 통신 인프라(인터넷, 전화, CCTV, 출입통제 등)를 표준화된 케이블 구조로 통합 관리하는 시스템입니다. 이 시스템에서 MDF(Main Distribution Frame) 와 IDF(Intermediate Distribution Frame) 는 핵심적인 배선 장비실 구성을 담당합니다.

---

📌 1. MDF (Main Distribution Frame)

항목 내용

정의	주통신실(Main Equipment Room) 또는 주배선반이라고 하며, 건물 전체의 통신 중심지 역할을 함
역할	외부 통신망(인터넷, 전화회선 등)과 건물 내부 네트워크를 연결
위치	보통 1층, 지하 또는 중앙 통신실에 설치
주요 장비	주 스위치(Core Switch), 라우터, 서버, 인터넷 회선, 전화교환기, UPS 등
연결 대상	외부 ISP ↔ IDF(각 층 통신실), 서버실, CCTV 녹화장비 등
케이블 유형	UTP, 광케이블, 전화선, 백본케이블 등

📌 쉽게 말해, 외부 ↔ 건물 내부의 중심 허브 역할을 합니다.

---

📌 2. IDF (Intermediate Distribution Frame)

항목 내용

정의	중간 분배기 or 층간 통신실. MDF에서 내려온 주 회선을 각 층이나 구역으로 분배
역할	각 층별 또는 구역별 사용자 단말기(PC, 전화기 등)로 네트워크를 분배
위치	각 층의 전산실/통신실/복도/천장 속 등
주요 장비	스위치, 패치패널, 통합배선 랙, PoE 장비 등
연결 대상	MDF ↔ 사용자 단말(LAN 포트, 전화, CCTV 등)
케이블 유형	주로 Cat5e, Cat6, Cat6A UTP 케이블 등 (수평배선)

📌 쉽게 말해, MDF에서 내려온 네트워크를 최종 사용자에게 분배하는 중간지점입니다.

---

✅ MDF ↔ IDF ↔ 사용자 구성 흐름

[외부 ISP 회선]
       ↓
      MDF (Main 통신실)
       ↓
   ┌─────────────┐
   │ 백본케이블 (UTP/광) │
   └─────────────┘
       ↓
      IDF (층간 분배기)
       ↓
   ┌─────────────┐
   │ 수평 배선 (Cat6 등) │
   └─────────────┘
       ↓
[사용자: PC, 전화기, 프린터, CCTV 등]

---

✅ 간단한 예시로 이해하기

위치 MDF IDF

일반 건물	지하 1층 메인 통신실	각 층의 전산실
학교 캠퍼스	본관 서버실	각 건물 내 통신실
병원	중앙 통제실	병동별 통신실

---

✅ 추가 용어 정리

용어 설명

TR (Telecom Room)	IDF의 또 다른 명칭
ER (Equipment Room)	MDF의 또 다른 명칭
Riser	층간을 연결하는 수직배선 경로
Horizontal Cable	IDF에서 사용자까지의 수평 배선 경로

---

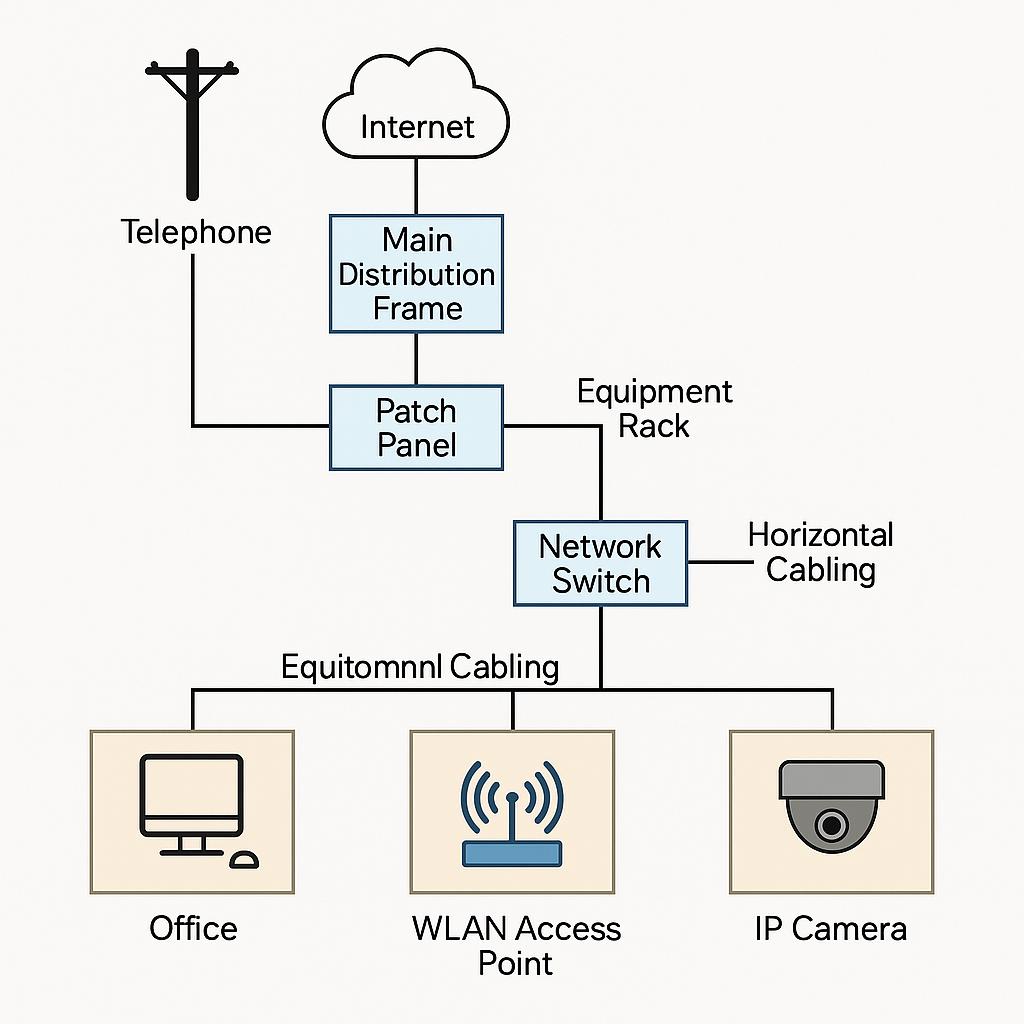

통합배선 구성도(예시)
