lan outlet 종류와 결선방법

LAN 아웃렛(랜 아웃렛, LAN outlet)은 유선 네트워크를 위한 벽면 소켓으로, RJ-45 커넥터를 통해 이더넷 케이블(UTP/STP)을 연결하는 데 사용됩니다. LAN 아웃렛은 네트워크 인프라의 일부로, 사무실이나 가정에서 안정적인 유선 인터넷 연결을 제공합니다. 아래는 LAN 아웃렛의 주요 종류와 결선 방법에 대한 설명입니다.

---

✅ 1. LAN 아웃렛의 종류

LAN 아웃렛은 주로 사용되는 케이블의 종류와 지원 속도(카테고리)에 따라 나뉩니다.

종류 설명 최대 속도 사용 케이블

Cat5e	일반적인 기가비트 이더넷용	1 Gbps	UTP/STP Cat5e
Cat6	향상된 차폐와 전송 속도	1~10 Gbps (최대 55m)	UTP/STP Cat6
Cat6a	Cat6의 고급 버전, 10Gbps 지원	10 Gbps (최대 100m)	UTP/STP Cat6a
Cat7	더 높은 차폐, 고주파 대역	10 Gbps 이상	S/FTP Cat7
Cat8	데이터 센터용, 고주파	25~40 Gbps	S/FTP Cat8

LAN 아웃렛 자체는 표준 RJ-45 잭(8P8C) 형태를 사용하지만, 내부 단자나 성능 등은 카테고리에 따라 차이가 있습니다.

---

✅ 2. 결선 방식 (배선 방식)

LAN 아웃렛을 설치할 때는 이더넷 케이블을 T568A 또는 T568B 규격에 따라 결선합니다. 두 방식은 색상 배열만 다르며, 성능 차이는 없습니다. 일반적으로 T568B가 더 널리 사용됩니다.

● T568A 배선도

핀 번호 색상

1	흰/초록
2	초록
3	흰/주황
4	파랑
5	흰/파랑
6	주황
7	흰/갈색
8	갈색

● T568B 배선도 (가장 일반적)

핀 번호 색상

1	흰/주황
2	주황
3	흰/초록
4	파랑
5	흰/파랑
6	초록
7	흰/갈색
8	갈색

⚠️ 양쪽 끝이 동일한 방식이어야 통신이 가능합니다. (예: T568B-B)

---

✅ 3. 결선 절차

1. 케이블 벗기기
   • 약 2.5~3cm 피복을 제거하여 내부 4쌍(8가닥)을 노출합니다.
2. 색상 배열 정리
   • 선택한 규격(T568A 또는 B)에 따라 가닥을 정렬합니다.
3. 아웃렛 단자에 고정
   • IDC(Insulation Displacement Connector)에 케이블을 눌러서 체결합니다.
   • 전용 툴(펀치다운 툴)을 사용해 결선합니다.
4. 테스트 및 마감
   • LAN 테스터로 결선 상태 확인 → 오류 없으면 커버를 덮고 설치 마무리.

---

✅ 4. 설치 팁

• 쉴드(차폐) 여부: 전자기 간섭이 우려되는 환경에서는 STP(쉴드) 케이블 + 금속 아웃렛 사용.
• 거리 고려: Cat6 이상은 거리가 길수록 속도 저하 → 최대 거리 100m 권장.
• 번호 관리: 아웃렛과 패치패널에 번호 라벨 부착 → 나중에 유지보수 용이.

---

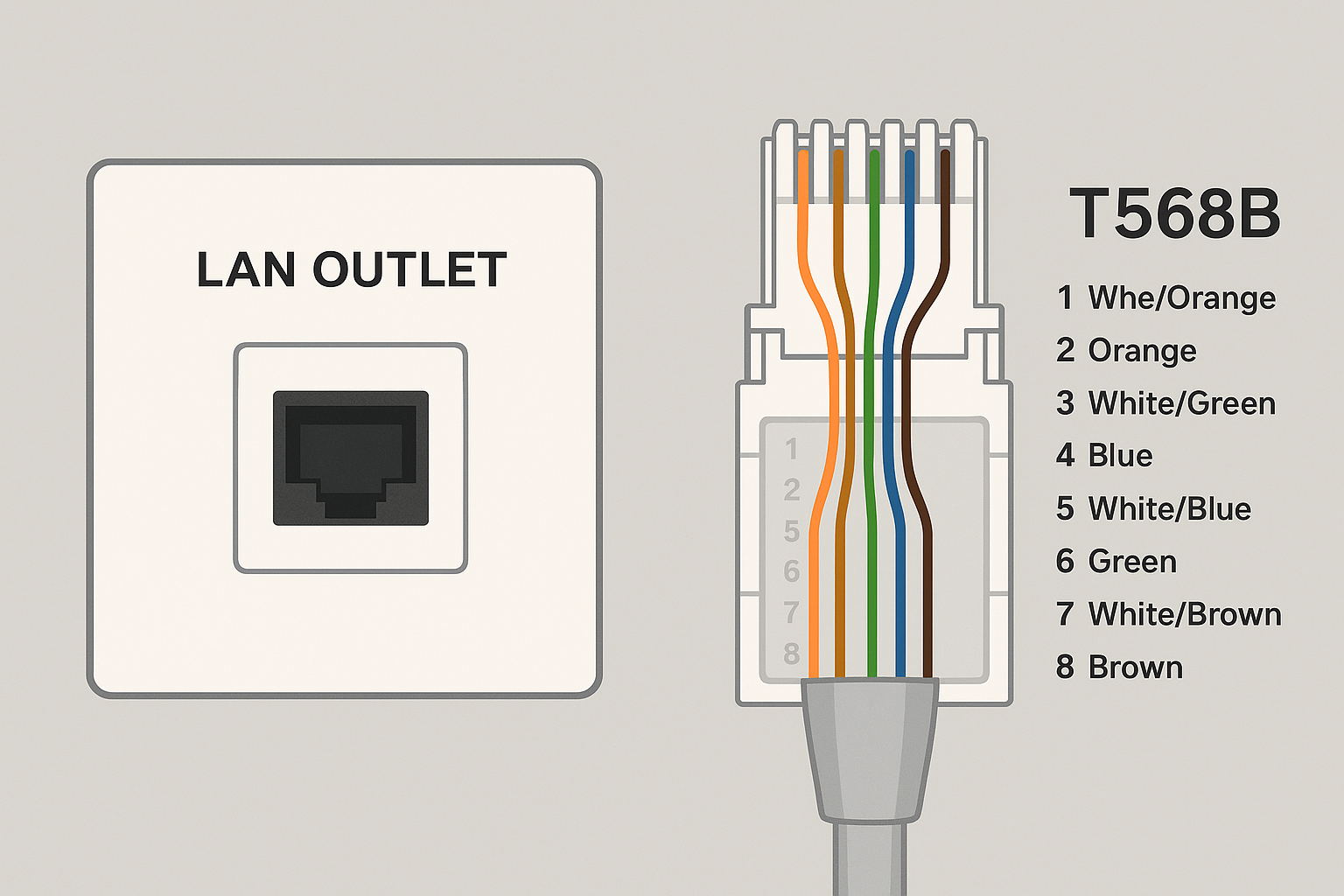

아울렛 결선도

아울렛마다 결선 방식은 다르지만 보통적으로 T568B 타입을 많이 결선하여 사용한다.

추가적인 내용이 필요하면 문의하여주시면 정리하여 드릴께요~~~
